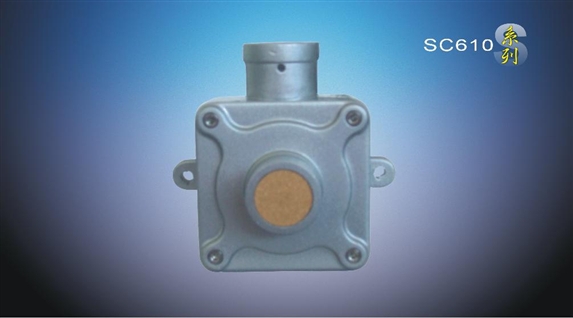

•   ◆ 產品名稱： SC610點型可燃氣體探測器
•   ◆ 產品產地：深圳
•   ◆ 產品規格： SC610點型可燃氣體探測器
•   ◆ 參考價格：1500元人民幣

該探測器可廣泛用于化工、石油、冶金、油庫、液化氣站、噴漆作業、燃氣輸配等可燃氣體生產、儲存、使用等室內外危險場所。

SC610點型可燃氣體探測器檢測泄漏情況，當現場泄漏的可燃氣體濃度達到設定值時，報警控制器輸出接點閉合，可外接燃氣報警控制器、火災報警控制器、排氣扇、管道切斷閥等設備。防止爆炸、火災事故的發生，從而保障生命財產的安全。

SC610點型可燃氣體探測器采用先進的微處理器作為控制單元，相應速度快，平均無故障運行時間長，適用于長時間不間斷的運行，同時還增加探頭故障自動檢測并上傳報警控制器報警功能。SC610點型可燃氣體探測器電氣性能符合國家標準，經國家消防電子產品質量監督檢驗中心檢驗合格，并取得國家消防產品質量認證委員會頒發的型式認可證書。其結構為隔爆型，設計符合國家標準，經國家防爆電氣產品質量監督檢驗中心檢驗合格，防爆標志為dIIBT6。

主要技術參數


傳感原理
 催化燃燒

取樣方式
 自然擴散

感應氣體
 天然氣、石油液化氣等可燃氣體（詳見附表1）

工作電壓
 DC12V

使用電壓范圍
 DC10V～DC15V

線制
 485總線制

溫度
 -40℃～+70℃

相對濕度
 ≤93%RH

防爆方式
 隔爆型

防爆等級
 ExdIIBT6

報警濃度
 一級報警可調（默認值25%LEL）；二級報警：50%LEL

穩定性
 工作報警濃度誤差不大于±3%LEL

重復性
 重復測試報警濃度誤差不大于±3%LEL

報警濃度誤差
 不大于±3%LEL

報警方式
 通過485總線上傳報警信號

執行標準
 GB15322.1-2003


圖解示意圖


安裝與調試
1.探測器安裝位置
A．探測器的安裝高度由被測氣體種類的重量比所決定。

被測氣體比重小于空氣，探測器一般安裝在距頂棚30cm；

若頂棚較高（高于5米），則應視氣體泄漏速度安裝在適當高度。

    被測氣體比重大于空氣，探測器安裝在距地面（指探頭）30cm~50cm處；

B．探測器的安裝位置由氣體泄漏源和場所結構決定。

首先確定被監測場所的面積和易泄漏點，從而確定探測器設置數量。一般情況，探測器的檢測范圍室內為半徑7.5米；室外半徑為15米；探測器與釋放源的直線距離為5~7.5米。

根據現場泄漏壓力，單位時間的可能泄漏量和現場主導風向，空氣自然流動的習慣通道，泄漏氣體的比重，確定探測器的安裝位置，一般原則是如果是微漏則設點位置靠近泄漏點，

如果可能會出現爆發性大量泄漏點則設置位置離泄漏點遠一些。根據主導風向和空氣自然流動具體情況，探測器應設在下風位置，應注意現場環境情況，如通風死角、地槽、地溝等易聚集可燃氣體的地方，一定要設置探測器。

對面積較小的場所，在門窗關閉的情況下，一旦發生泄漏會很快達到爆炸限濃度，一定要設置檢測點。

2.探測器接線、調試
   A ）探測器的電路連接：

1．  將R485總線中的A端口與產品接線端口的RA相連接。

2．  將R485總線中的B端口與產品接線端口的RB相連接。

3．  將主機（控制器）的供電正極（R+）或外接12V電源的正極與本機的VCC/R+端口相連接。

4．  將主機（控制器）的供電正極（R-）或外接12V電源的負極與本機的GND/R-端口相連接。

將SC610點型可燃氣體探測器按接線端子功能，準確無誤地與供電電源、R485總線、外部設備連接固緊，接線完畢一定要對照說明書檢查無誤后再接通電源和外部設備、儀表。

B）調試

1)      上電后，指示燈亮，表示電源供電回路正常，過10秒左右，指示燈滅。進入工作狀態。

   *如果傳感器一上電時，相當于傳感器感應了較大的電壓，而造成上傳的數據顯示有濃度數據。在2分種后進入正常。

常見故障分析
1. 上電后指示燈不點亮

■  請檢查是否電源中的（VCC/R+）與（GND/R-）接線端口有無連接或連接是否正確。

■  電源是否有正常供電，電源的正負極是否正確。

排除外，還不能正常，請與我們聯系。

2. 掛接控制器后出現故障現象

■  請專業人員按照說明書對探測器進行零點調節的操作。

標定、校準
由專業人員操作時，用準確的萬用表和標準成份的氣體，可按照下述方法標定探測器：

1. 探測器上電預熱20 分鐘后，在工作環境中進行調零。

    ■ 將萬用表選擇的電壓檔2伏檔位上（或更小的電壓檔位上）

■ 將萬用表中黑表筆對準產品電路板上的T1測試點，紅表筆對準T2測試點。

■ 調節VR1可調電位器使表上顯示00mV。（順時針調VR1增大，反之變�。�

2. 向探測器通入標定濃度氣體，穩定30 秒后進行濃度試定點調試。

    ■ 調節VR2可調電位器（順時針調VR1增大，反之變�。┦箍刂破魃巷@示你所通入的氣體濃度相等及可�；蛴萌缦路椒ㄒ部�。

    ◆ 將萬用表選擇的電壓檔20伏檔位上（或5-20V電壓任一檔位上）

◆ 將萬用表中黑表筆對準產品電路板上的T1測試點，紅表筆對準T3測試點。

◆ 調節VR2可調電位器（順時針調VR1增大，反之變�。┦贡砩巷@示你通入標定的氣體濃度值相對的電壓指示值（此值應與我公司提供的數據表相符）

3. 為保證探測器可靠工作，探測器應每隔3 個月進行點檢，每年進行一次標定。
