TON90AA可燃氣體報警裝置

YONS-90系列可燃氣體報警裝置

　　YONS-系列燃氣報警器，是安全防爆產品，它用于石油化工、冶金、儲油、煤氣站、鋼廠等一切存在有可燃氣體、有毒氣體的場合，是檢測可燃氣體，有毒氣體泄露不可缺少的儀器。

　　符合SSS 3836.4-83爆炸性環境用防爆電氣設備本質安全型電路和電氣設備“i”的規定，防爆標志為ibⅡBT3,并經國家防爆電氣產品質量監督檢驗中心檢驗取得防爆合格證書。

　　該儀器關鍵元件采用日本費加羅氣體傳感器，加之可靠的電路設計使之該儀器的準確性、可靠性得到了保證。

YONS-90AA可燃氣體報警裝置（半導體探頭）

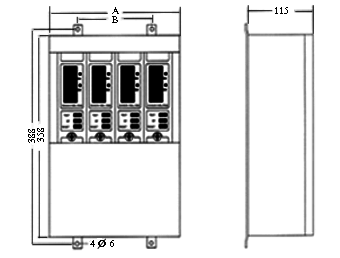

壁掛式儀表

檢測原理	半導體式
檢測氣體	甲烷、丁烷、醇、烯、酮、丙烷、汽油等ⅡC級T3組可燃氣體。
測量范圍	0~100%LEL.
精度	±5%FS
報警設定	低限25%LEL（可在2%~100%之間任意設定），高限50%LEL.
響應時間	小于10S。
恢復時間	小于15S。
報警方式	聲光報警。
防爆方式	本質安全型。
防爆標志	ib ⅡCT3.
輸出信號	二段報警光耦合輸出（觸點容量DC24V/50mA）, 4~20mA標準電流輸出（可選）。
溫度范圍	控制器：0℃~+40℃,探測器：-40℃~+70℃.
相對濕度	20%~90%RH
電源	AC220V/50Hz
功耗	3.5W/路
重量	約2.5kg/路

路數	A(mm)	b(mm)
二路	135	100
三路	162	100
四路	212.5	150
五路	263	200
八路	414.5	300

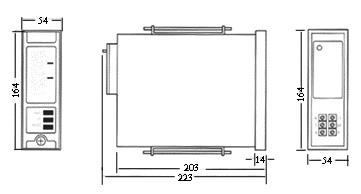

盤裝式儀表

技術規范及型號
電纜橫截面積mm2	****傳輸距離M
0.75	250
1	350
1.5	550
2.5	800
4	1200

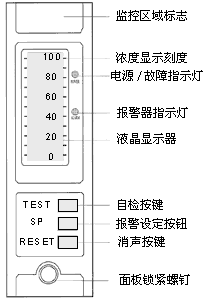

　　　　單回路儀器面板說明

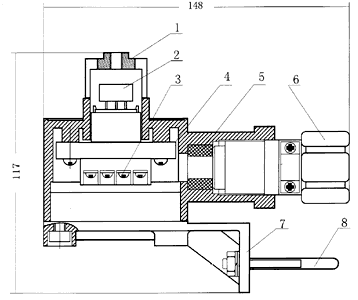

　　　　探測器結構圖

１、探測器主體	4、傳感器支架	7、探測器底座
2、氣敏傳感器	5、橡膠密封圈	8、安裝支架
3、傳感器信號	6、電纜進線口（G3/4"管螺紋）

　　　　電路接線圖　

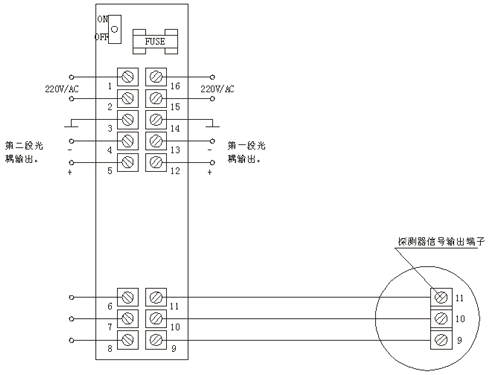

　　　　　　通用型二線報警光耦輸出

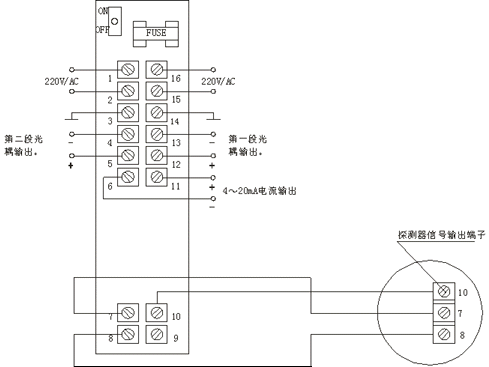

　　　　　　選用型二段報警光耦輸出及4~20mA電流輸出
