R23系列膜片式減壓器

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

　說明

GENTEC R23系列膜片式減壓器，其結構設計和制造選用優質的原材料，輸出壓力穩定，主要應用于大流量氣體需求的場合

單級式減壓結構
母體: 黃銅，316L，Hastelloy®，Monel®
膜片與母體采用硬密封形式
母體螺紋：壓力表、安全閥接口1/4"NPT(F) 進出氣接口3/4"NPT(F)
輸入壓力：500，1500，3000，4000 psig
Cv值：2.0 (輸入壓力500，1500 psig)1.2 (輸入壓力3000，4000 psig)

適用范圍:

氣體吹掃系統
特種氣體
氣體控制設備
氣體控制箱
說明
適用氣體
依材料特性而定
壓力等級
符合ANSI/ASME B31.3 標準
潔凈處理
依ASTM-G93和CGA 4.1標準
如使用氧氣系統需特別注明
使用性能
輸出壓力: 0-15，0-25，0-75，0-125 psig
安全壓力: 1.5 倍的****輸出壓力
適用溫度: -40oF至 165oF(-40oC 至74oC)
內泄漏: 2 x10-8 atm cc/sec He
Cv 值: 2.0，1.2
材質（與介質接觸部分）
母體: 黃銅，316L，Hastelloy®，Monel®
閥座：PCTFE，Vespel®，Teflon®
膜片: 316L，Hastelloy®
重量: 2.7kg (6.0lbs)

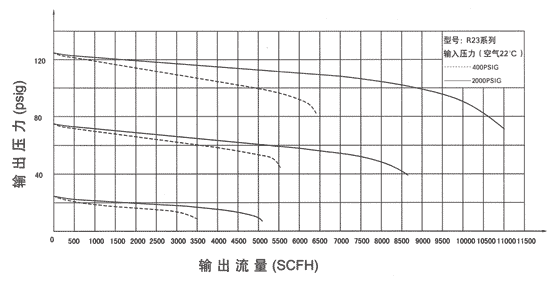

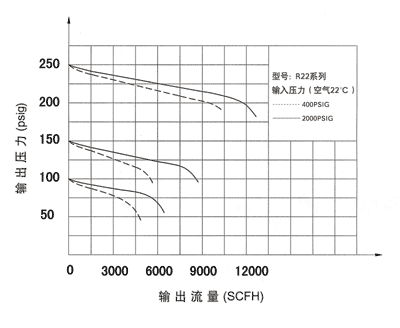

　流量特性曲線圖

　組裝圖

　安裝尺寸

　母體孔位置

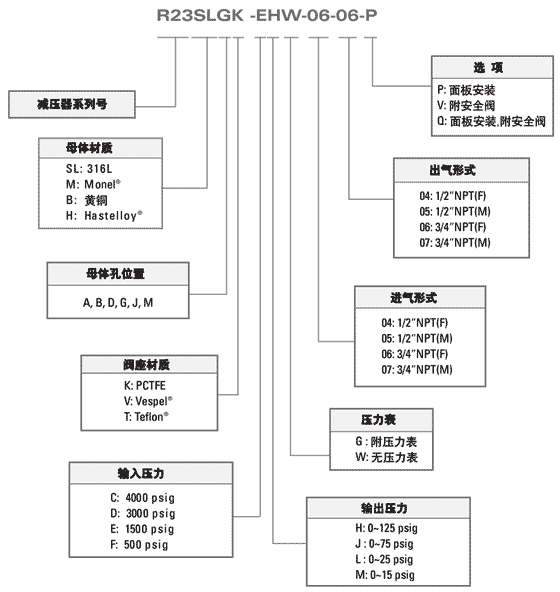

　定購指南
