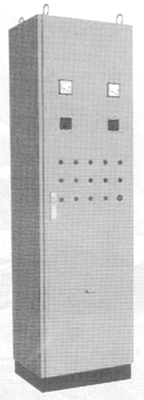

SD-4 CNG加氣站壓縮機控制系統

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

SD-4 CNG加氣站壓縮機控制系統是壓縮機正常工作的一個重要控制和保護裝置，而在天然氣加氣站中的壓縮機是整個站的一個核心裝置，所以壓縮機控制系統在整個天然氣加氣站中起著極為重要的作用。

SD-4 CNG加氣站壓縮機控制系統采用了PLC可編程控制器，技術先進，性能可靠，安全性高，自動化程度高，具有完善的保護及自動控制功能，可實現壓縮機的自動開機、停機、可自動排污。SD-4 CNG加氣站壓縮機控制系統對壓縮機的控制有進氣壓力、排氣壓力、油泵壓力、供水壓力、排氣溫度、電機過載等項目，一旦出現異常，控制系統將會發出報警及停機命令。同時SD-4 CNG加氣站壓縮機控制系統對模擬量采集信號，通過電纜線將現場的防爆元件與控制系統相連，使控制系統不受天然氣泄漏的威脅。

　CNG壓縮機控制系統
　自動起�？刂�

起機：
● 啟動壓縮機冷卻風機(風冷型)
● 啟動壓縮機冷卻水泵(水冷型)
● 啟動壓縮機注油器電機
● 關閉壓縮機進氣閥
● 打開壓縮機排污閥
● 啟動壓縮機進氣閥
● 關閉壓縮機排污閥

正常停機：
● 關閉壓縮機排氣閥
● 打開壓縮機排污閥
● 停止壓縮機主電機
● 停止壓縮機注油器電機
● 停止壓縮機冷卻風機(風冷型)
● 停止壓縮機冷卻水泵(水冷型)

　常規啟動與控制(降壓啟動/軟啟動)


	● 壓縮機進氣壓力偏低/超高報警并停機 ● 各級壓力超高報警并停機 ● 末級溫度報警并停 ● 機油壓偏低報警并停機 ● 水壓偏低報警并停機 ● 主電機過載報警并停機 ● 注油器電機過載報警并停機 ● 風扇電機過載報警并停機

　緊急停機


	● 關閉壓縮機進氣閥 ● 停止壓縮機主電機 ● 打開壓縮機排污閥

　技術指標

機箱	乳白色冷軋鋼板機柜
長×寬×高	600mm×500mm×2100mm
重量	約200千克
工作溫度	0℃～45℃
存放溫度	-40℃-70℃
濕度	35%-85%RH，周圍無腐蝕性氣體
輸入電壓	220VAC±10%
輸入電源頻率	46～60Hz
****功耗	100W
輸入信號	4-20mADC或1-5VDC
輸入阻抗	電流輸入阻抗≤100Ω，電壓輸入阻抗≥1MΩ
測量精度	0.1級
采樣周期	0.1秒
秒分辯率	15bit
啟動時間	<5秒
