輕柴油型號ST97/ST108
ST120/ST133/ST146 |
|
| |
· 小巧設計，燃燒潔凈，節省能源，容易調校
· 所有ST型號燃燒機都在進風口裝有消音器，操作特別寧靜。如果燃燒機是用于灰塵較多的爐旁，可在原來安裝消音器的位置改為安裝管道接件，連接管道從爐旁外抽取助燃空氣。
· 只須拆除一枝螺栓已可以將整臺燃燒機拆開，方便進行維修。
· 各ST型號另備有多款不同種類燃燒頭同形狀的火焰。 |
|
|
| |
|
| |
|
型號 |
ST97PL |
ST108PL |
ST120KA |
ST133KA |
ST133K |
ST146/1 |
ST146/2 |
耗油量(公斤/時) |
1.2-2.4 |
1.5-3.3 |
2.0-5.6 |
2.0-8.0 |
4.0-10.0 |
4.0-10.0 |
5.0-13.3 |
輸出功率(千瓦) |
14-28 |
18-39 |
24-66 |
24-95 |
47-119 |
47-119 |
59-138 |
輸出熱量(千卡/時) |
12200-24500 |
15300-33700 |
20400-57100 |
20400-81600 |
40800-102000 |
40800-102000 |
51000-135700 |
火力控制 |
單段 |
電源 |
單相/230伏/50-60赫 |
馬達功率(瓦) |
90 |
125 |
|

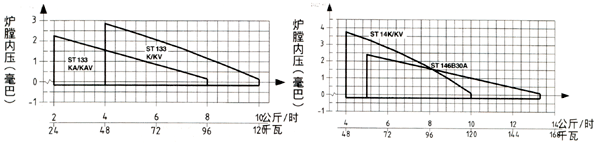

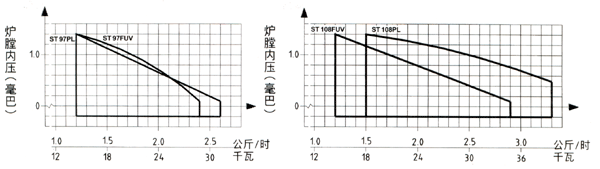

| · 燃燒機的耗油量和輸出范圍受爐膛內壓影響，請參看下面的[爐膛內壓/輸出功率圖表]。 |
| |
 |
 |
 |
| |
|
| |
|
|

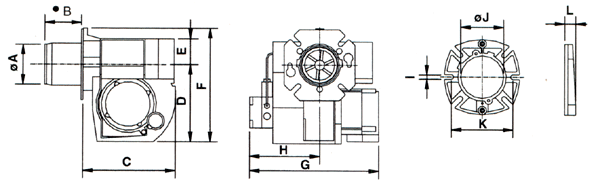

∮A |
B1* |
B2* |
B3* |
C |
D |
E |
F |
G |
H |
I |
∮J |
K |
J |
|
ST97/108 |
89 |
42.5 |
89.5 |
119.5 |
188 |
162 |
56 |
239 |
275 |
145 |
10.3 |
89.5 |
130-150 |
26 |
|
ST120KA |
89 |
57.5 |
110.5 |
187.5 |
194 |
169 |
54 |
229 |
275 |
148 |
10.3 |
89.5 |
130-150 |
26 |
|
ST133K/KA |
89 |
57.5 |
110.5 |
187.5 |
194 |
169 |
54 |
229 |
275 |
148 |
10.3 |
89.5 |
130-150 |
26 |
|
ST146/1 |
89 |
57.5 |
110.5 |
187.5 |
194 |
169 |
54 |
229 |
275 |
148 |
10.3 |
89.5 |
130-150 |
26 |
|
ST146/2 |
109 |
88 |
140 |
240 |
237 |
200 |
54 |
258 |
295 |
158 |
10.5 |
109.5 |
145-172 |
12 |
|
| * B1=短槍管型號 B2=標準型號 B3=長槍管型號 |
| |
| |
