· 燃燒潔凈，寧靜操作，節省能源。
· 安全可靠，容易調校，方便維修。
·所有STG型號燃燒機都在進風口裝有消音器，操作特別寧靜。如果燃燒機是用于灰塵較多的爐旁，可在原來安裝消音器的位置改為安裝管道接件，連接管道從爐旁外抽取助燃空氣。
·使用電磁氣閥組合，內含主閥門及安全閥門等多樣組件，節省安裝空間。
·附有接線插頭，方便連接電源及其他控制裝置。 |
|
|
| |
|
| |
|
型號 |
STG120/1* |
STG120/2 |
STG146/1* |
STG146/2 |
STG146/3 |
|
輸出功率**(千瓦) |
燃料：天然氣 |
12.0-47.0 |
14.5-50.0 |
23.5-65.0 |
41.0-133.0 |
23.5-76.0 |
|
|
燃料：液化氣 |
16.0-51.0 |
17.5-70.0 |
|
47.0-144.0 |
23.5-90.0 |
|
輸出熱量**(千卡/時) |
燃料：天然氣 |
10300-404000 |
12500-43000 |
20200-55900 |
35300-114400 |
20200-65400 |
|
|
燃料：液化氣 |
13800-43900 |
15000-60200 |
|
40400-123800 |
20200-77400 |
|
火力選擇 |
單段 |
火焰監察系統 |
電離子火焰監察系統 |
電源 |
單相/230伏/50-60赫 |
|
馬達功率(瓦) |
90 |
|
| |
|
* STG120/1和STG146/1型號符合RAL-UZ80 Blauer Engel規格。

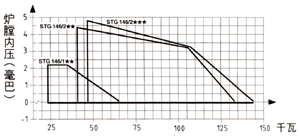

** 燃燒機的耗油量和輸出范圍受爐膛內壓影響，請參看下面的[爐膛內壓/輸出功率圖表]，以燃料是液化石油氣或天然氣為準(天然氣型號相比液化石油氣型號或須使用較大規格電磁氣閥組合
*** STG146備有城市煤氣型號可供選擇。 |
|
 |
|
| |
 |
 |
| |
|
|

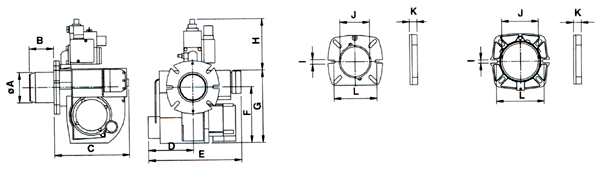

OA |
B1* |
B2* |
B3* |
C |
D |
E |
F |
G |
H** |
I |
∮J |
K |
L |
|
STG120/1 |
89 |
-- |
81 |
113 |
220 |
130 |
273 |
165 |
226 |
143 |
10.3 |
89.7 |
17 |
130-150 |
|
STG120/2 |
89 |
88 |
120 |
-- |
220 |
130 |
273 |
165 |
226 |
143 |
10.3 |
89.7 |
17 |
130-150 |
|
STG146/1 |
89 |
-- |
81 |
113 |
244 |
139 |
290 |
192 |
253 |
202 |
10.3 |
89.7 |
17 |
130-150 |
|
STG142/2 |
103 |
-- |
121.5 |
221.5 |
244 |
139 |
290 |
192 |
253 |
202 |
10.3 |
109.5 |
23.5 |
145-172 |
|
STG146/3 |
89 |
-- |
120 |
-- |
244 |
139 |
290 |
192 |
253 |
202 |
10.3 |
89.7 |
17 |
130-150 |
|
*B1=短槍管型號 B2=標準型號 B3=長槍管型號
**尺寸H會因為使用不同規格的電磁氣閥組合而有差異。 |
| |
