EST3051系列！

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

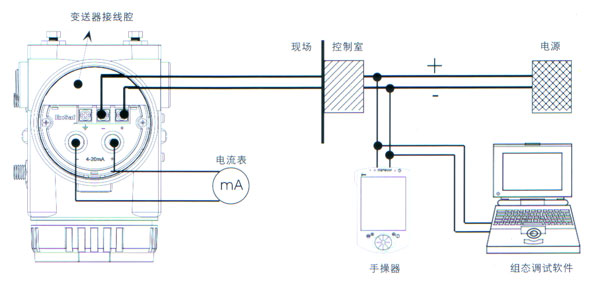

接線原理圖

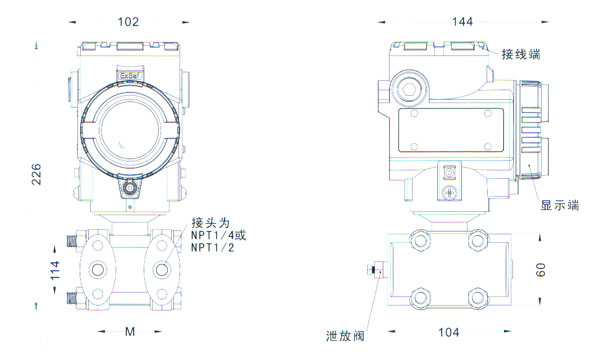

外型尺寸圖

測量范圍（代碼）	3,4,5	6,7	8	9	0
M（mm）	54	56	57	58	59

引壓連接接頭


	（A）錐管陰螺紋連接（選型代碼為Y） 1、變送器壓力腔法蘭 2、"0"密封圈 3、錐管陰螺紋連接接頭 4、螺栓


	（A）球錐連接（選型代碼為D4） 1、變送器壓力腔法蘭 2、"0"密封圈 3、錐管陰連接接頭M20×1.5陽螺紋 4、螺栓 5、螺母 6、球形接頭（Ø13處可引壓管焊接）

現場安裝連接圖


水平配管的安裝		垂直配管的安裝
